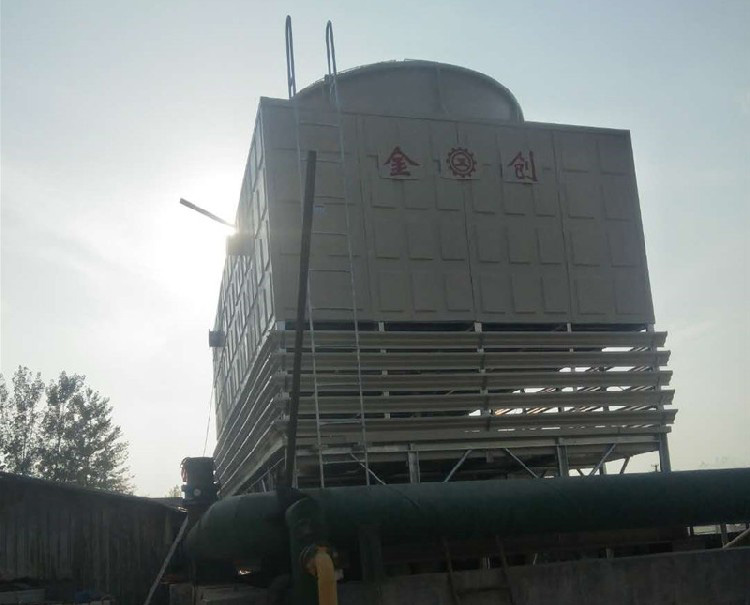

濟源方形冷卻塔(橫流)是在圓塔的基礎上進行形狀的改變,逆流方塔不單只是改變形狀,更是將主體結構的材料都改變了,將玻璃鋼改成了熱鍍鋅鋼材。玻璃鋼改成鍍鋅鋼,能承受的重量變得更大,內芯的填料也就更多。由于整體結構變成了鋼架,穩定性變得更好,承受晃動的能力也更強,所以逆流方形冷卻塔的風扇直徑要比同等水噸的圓塔風扇直徑大。濟源方形冷卻塔(橫流)的填料不是采用圓塔填料,而是用X波型的方形填料,這種填料的波形密度更大,水流的速度變慢,散熱效果更好。方形冷卻塔(橫流)可以并排連裝,多臺組合在一起,底下底盆連通,做到水位平衡的效果。逆流方塔也可以加上各種配件變成超低噪和超靜音,亦可以加上高溫填料變成高溫型。
溫式冷卻塔,水和空氣直接接觸,熱、質交換同時進行的冷卻塔。
濟源冷卻塔工作原理是通風的空氣從正確的角度吹向滴下來的水,當空氣通過這些水滴的時候,一部分水就蒸發了,由于用于蒸發水滴的熱量降低了水的溫度,剩余的水就被冷卻了。這種方法的冷卻效果依賴于空氣的相對濕度以及壓力。 當水滴和空氣接觸時,一方面由于空氣與不的直接傳熱,另一方面由于水蒸汽表面和空氣之間存在壓力差,在壓力的作用下產生蒸發現象,帶到目前為走蒸發潛熱,將水中的熱量帶走即蒸發傳熱,從而達到降溫之目的。 冷卻塔的工作過程:圓形逆流式冷卻塔的工作過程為例:熱水自主機房通過水泵以一定的壓力經過管道、橫喉、曲喉、中心喉將循環水壓至冷卻塔的播水系統內,通過播水管上的小孔將水均勻地播灑在填料上面;干燥的低晗值的空氣在風機的作用下由底部入風網進入塔內,熱水流經填料表面時形成水膜和空氣進行熱交換,高濕度高晗值的熱風從頂部抽出,冷卻水滴入底盆內,經出水管流入主機。但是,水向空氣中的蒸發不會無休止地進行下去。當與水接觸的空氣不飽和時,水分子不斷地向空氣中蒸發,但當水氣接觸面上的空氣達到飽和時,水分子就蒸發不出去,而是處于一種動平衡狀態。蒸發出去的水分子數量等于從空氣中返回到水中的水分子的數量,水溫保持不變。
干式冷卻塔,水和空氣不直接接觸,只有熱交換的冷卻塔。
干式冷卻塔,干式冷卻難的熱水在散熱翅管內流動,靠與管外空氣的溫差,形成接觸傳熱而冷卻。所以干式冷卻塔的特點是:
①?zèng)]有水的蒸發損失,也無風吹和排污損失,所以干式冷卻塔適合于缺水地區,如我國的北方地區。因?yàn)闆](méi)有蒸發,所以也沒有但空氣從冷卻塔出口排出所造成的污染。
②水的冷卻靠接觸傳熱,冷卻極限為空氣的干球溫度效率低,冷卻水溫高。
③需要大量的金屬管(鋁管或鋼管),因此造價為同容量濕式塔的4~6倍。因干式冷卻塔有后兩點不利因素,所以在有條件的地區,應盡量采用濕塔。干塔可以用自然通風,也可以用機械通風。以火電廠常用的干式冷卻塔為例,分為間接冷卻和直接冷卻兩類。間接冷卻是指用冷卻塔中冷卻后的水,送往凝汽器中冷卻由汽輪機井出的乏汽。直接冷卻是指不用凝汽器,將汽輪機排出的乏汽,用管道引人冷卻塔直接冷卻,變?yōu)槟Y(jié)水,用水泵送回鍋爐重復使用。
